昆山市龙拓金属制品有限公司

设为首页|加入收藏|网站地图

联系方式

销售一部:0512-87885994

销售二部:0512-87885997

图文传真:0512-50356649

经理手机:15250223733

邮箱:15250223733@163.com

最新产品

+ MORE

国产模具钢

当前位置:网站首页 >产品中心 >模具钢材 >国产模具钢
5CrMnMo模具钢
  • 国产模具钢
  • 5CrMnMo模具钢
  • 电议
  • GB/T1299-2000
  • 60T
  • 宝钢、东北特钢、天工国际、长城特钢
  • 5CrMnMo圆棒(毛棒/光棒)、5CrMnMo板材(毛板/光板)
  • 用于锌、铝、镁机器合金压铸模、热压模、各种锻模、塑料模具。

销售热线:0512-87885994 87885997

图文传真:0512-50356649

在线咨询:点击这里给我发消息

在线订购

产品描述

国产模具钢 5CrMnMo模具钢产品简介
5CrMnMo模具钢属于国标模具钢。龙拓金属模具钢事业部专业提供5CrMnMo模具钢,这款高韧性锤锻5CrMnMo模具钢一经推出在市场反映度可谓相当之高,真正的5CrMnMo模具钢正品批发,真正的现货零售。
国产模具钢 5CrMnMo模具钢产品特性
5CrMnMo模具钢是高韧性锤锻模具钢和不含镍的锤锻模具钢,该钢具有良好的韧性、强度和高耐磨性,对回火脆性不敏感,淬透性好。淬火工艺对提高模具的强韧性、表面耐热疲劳性及使用寿命有着重要的影响,锻模淬火后可提高锻模韧性和使用寿命。
5CrMnMo模具钢正火可细化金相组织,改善力学性能,高温回火可以降低钢的硬度。高温回火软化工艺可作为小型热作模块锻坯(厚度《300mm),以及旧模具翻新前的软化处理工序。5CrMnMo模具钢的淬火温度提高到900~95℃,可得到几乎是单一的低碳马氏体组织。膏剂硼铝共渗处理可提高耐磨性。
国产模具钢 5CrMnMo模具钢化学成分

钢号

龙拓钢号

C

Si

Mn

P

S

Cr

Mo

5CrMnMo

LT-5CrMnMo

0.50 ~0.60

0.25~0.60

0.20~0.60

0.03

0.03

0.6-0.9

0.15-0.30

国产模具钢 5CrMnMo模具钢物理性能

5CrMnMo模具钢临界点温度近似值如下:

临界点

Ac1

Accm

温度近似值()

710

760

国产模具钢 5CrMnMo模具钢力学性能
抗拉强度 σb (MPa):
条件屈服强度 σ0.2 (MPa):
伸长率 δ5 (%):
断面收缩率 ψ (%):
冲击韧性值 αku (J/cm2):
退火态,硬度241~197HBW;调质态,硬度180~240HBW。
国产模具钢 5CrMnMo模具钢热处理规范及组织

5CrMnMo模具钢锻坯高温回火软化规范:
回火温度670~690℃,保温4~6h,以5~10℃/hde 冷却速度,缓慢冷却至600℃以下,出炉空冷,硬度<241HBW。
5CrMnMo模具钢冷压毛坯软化处理规范
软化温度740~760℃,保温4~6h,以5~0℃/hde 冷却速度,缓慢冷却至600℃以下,出炉空冷。软化处理后硬度由<255HBW降为207HBW。
5CrMnMo模具钢正火规范
正火温度870~890℃,外加680℃高温回火,硬度<227HBW。
5CrMnMo模具钢完全退火规范
退火温度840~860℃,保温5~6h,炉冷至500℃以下,出炉空冷,硬度<241HBW。
5CrMnMo模具钢正火+高温回火
正火(840±0)℃×5~6h,空冷;高温回火(670±10)℃×2~3h,空冷,硬度270HBW。该工艺可用来代替退火,缩短了生产周期,便于连续作业。
5CrMnMo模具钢返修及翻新模具退火规范
退火温度650~700℃,保温1~3h,空冷。
5CrMnMo模具钢普通淬火规范
淬火温度820~850℃,油淬。
5CrMnMo模具钢淬火、回火规范
淬火温度870~890℃,油淬,硬度52~58HEC。回火规范如下:
1)小型锻模:回火温度490~510℃,硬度41~47HRC;小型锻模模尾:回火温度600~660℃,硬度35~39HRC。
2)大型锻模:回火温度520~540℃,硬度38~39HRC;大型锻模模尾:回火温度620~640℃,硬度34~37HRC。

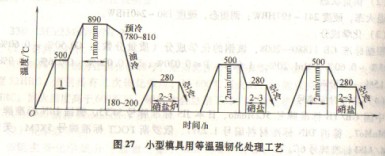

5CrMnMo模具钢贝氏体等温强韧化处理
在硝盐炉中进行多次等温,需要有较大型的硝盐槽,适用于小型模具。

5CrMnMo模具钢
金相组织:

国产模具钢 5CrMnMo模具钢交货状态
 钢棒以退火状态交货,或退火后再经其他加工方法加工后交货,具体要求应在合同注明。
国产模具钢 5CrMnMo模具钢用途举例
5CrMnMo模具钢用于锌、铝、镁机器合金压铸模、热压模、各种锻模、塑料模具。
国产模具钢 5CrMnMo模具钢现货规格
5CrMnMo模具钢圆棒:毛棒Φ2-Φ400mm,光棒Φ2-Φ200mm,锻圆等接受非标订做;
5CrMnMo模具钢扁钢:现货充足,接受非标定做;
5CrMnMo模具钢六角棒:现货充足,接受非标订做;
5CrMnMo模具钢无缝管:现货充足,接受非标订做;
5CrMnMo模具钢板材:毛板、精板规格齐全,现货充足,接受非标订做。
国产模具钢 5CrMnMo模具钢相关产品

5CrMnMo模具钢

5CrNiMo模具钢

H13模具钢

SKT3模具钢

10CrMnMo7模具钢;

1.2311模具钢

5XгМ模具钢;

6G模具钢。

更多精彩资讯欢迎咨询模具钢或来电来函洽谈咨询。

国产模具钢 5CrMnMo模具钢购买时所遇到的常见问题

关于送货的相关制度及规定

产品购买后遇到问题怎么办

龙拓金属付款方式

如何实现在我司网站成功订购产品

关于货物运输方式及费用说明

下一篇:Cr8MoWV3Si模具钢

上一篇:Cr4W2MoV模具钢

相关文章推荐

发表评论

姓名:*必填项
联系电话:
邮箱:
评论内容:*必填项
验证码:看不清,换一张*必填项


销售总监

销售一部

销售二部

销售一部

销售二部

全国服务热线
0512-87885994 0512-87885997
